- 印刷基板用端子型
分類 保護構造 接點構成 型號 線圈額定電壓 標準型 耐助焊劑型 a接點 G2R-2A AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接點 G2R-2 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 塑料密封型 a接點 G2R-2A4 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接點 G2R-24 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 高靈敏度型 耐助焊劑型 a接點 G2R-2A-H DC5, 6, 12, 24, 48 V c接點 G2R-2-H DC5, 6, 12, 24, 48 V 2繞組閉鎖型 a接點 G2RK-2A DC5, 6, 12, 24 V c接點 G2RK-2 DC5, 6, 12, 24 V 注: 訂購時，請注明線圈額定電壓（V） 例: G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
- 操作線圈
項目額定電壓分類
額定電流 (mA) 線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
(VA, W)50 Hz 60 Hz 額定電壓的% ?標準型
?接線片端子型
?塑料密封型
?高容量型AC12 V 93 75 65 80% 以下. 30% 以上. 140%
( 23°C 時)約. 0.9
(60 Hz)AC24 V 46.5 37.5 260 AC100/(110) V 11 9/(10.6) 4,600 AC200/(220) V 5.5 4.5/(5.3) 20,200 ?標準型
?高容量型
?雙接點型
?接線片端子型
?塑料密封型DC5 V 106 47 70% 以下. 15% 以上. 170%
( 23°C時)約. 0.53 DC6 V 88.2 68 DC12 V 43.6 275 DC24 V 21.8 1,100 DC48 V 11.5 4,170 DC100 V 5.3 18,860 ?高靈敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
(23°C時)約. 0.36 DC6 V 60 100 DC12 V 30 400 DC24 V 15 1,600 DC48 V 7.5 6,400 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。 2. AC線圈電阻、線圈電感為參考值。 3. 動作特性為線圈溫度+23℃時的值。 4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/2繞組閉鎖型項目額定電壓置位線圈 重置線圈 置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
(VA, W)額定電流
(mA)線圈電阻
(Ω)額定電流
(mA)線圈電阻
(Ω)額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
(at 23°C)約.
850約.
600DC6 V 138 43.5 100 60 DC12 V 70.6 170 50 240 DC24 V 34.6 694 25 960 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2. 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 2繞組閉鎖型
2c接點

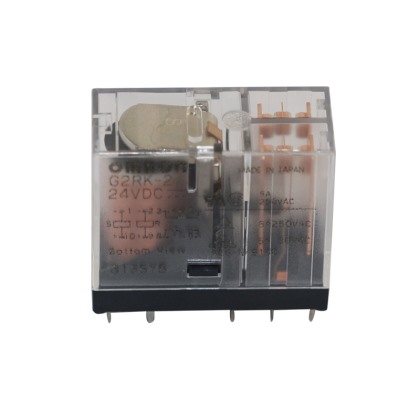

G2RK-2
端子配置 /
內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(請在確認線圈極性后正確配線)
